合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 桐油基衍生物鈉鹽的表面張力、CMC值測定、乳液穩(wěn)定性、固化膜性能測試(一)
> 添加不同量阿維菌素Silwet 408對阿維菌素微乳劑藥液表面張力的影響——摘要、材料與方法
> 溫度、鹽對辛基酚聚氧乙烯醚磺酸鹽的油-水界面行為的影響(二)
> 酚胺樹脂聚醚型破乳劑分子結(jié)構(gòu)、濃度對油-水界面張力的影響——實(shí)驗(yàn)部分
> 表面張力儀測試預(yù)熱具體方法
> Delta-8 動物胃腸道體內(nèi)中藥物的溶解度的測定——結(jié)論、工具書類!
> 烷基糖苷檸檬酸單酯二鈉鹽水溶液的動態(tài)表面張力測定及影響因素(上)
> 表面張力儀和界面張力儀并不一樣
> 烷基糖苷檸檬酸單酯二鈉鹽水溶液的動態(tài)表面張力測定及影響因素(下)
> Langmuir槽法研究不同電性Gemini表面活性劑對界面吸附膜性質(zhì)的影響(一)
推薦新聞Info
-
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果(三)
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果(二)
> 高鹽低滲油藏中超低界面張力表面活性劑多段塞調(diào)驅(qū)機(jī)理與應(yīng)用效果(一)
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響(三)
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響(二)
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響(一)
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩(wěn)定性的影響
> 深過冷Ni-15%Sn合金熔體表面張力的實(shí)驗(yàn)研究與應(yīng)用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實(shí)驗(yàn)研究的深度解析
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對L-薄荷醇的緩釋作用(三)
一種新表面張力改性方法讓全固態(tài)電池性能更優(yōu)
來源:材料科學(xué)與工程 瀏覽 1400 次 發(fā)布時間:2022-06-21
全固態(tài)鋰電池(ASSB)因其在安全性和能量密度方面的優(yōu)勢,有可能引發(fā)電動汽車的電池革命。各種可能的固體電解質(zhì)的篩選表明,石榴石電解質(zhì)由于其高的離子導(dǎo)電性和優(yōu)異的(電)化學(xué)穩(wěn)定性而具有很好的應(yīng)用前景。然而,石榴石電解質(zhì)的一個主要挑戰(zhàn)是與鋰金屬陽極接觸不良,導(dǎo)致極大的界面阻抗和嚴(yán)重的鋰枝晶生長。
來自南京工業(yè)大學(xué)等單位的研究人員,提出了一種新穎的表面張力改性方法,通過在熔融Li中加入微量的Si3N4(1wt%)來調(diào)節(jié)Li|石榴石的表面張力,從而形成親密的Li|石榴石界面。Li-Si-N熔體不僅可以將Li|石榴石界面由點(diǎn)對點(diǎn)接觸轉(zhuǎn)變?yōu)檫B續(xù)的面對面接觸,而且可以使Li剝離/沉積過程中的電場分布趨于均勻,從而顯著降低其界面阻抗(25°C時為1Ωcm2),提高其循環(huán)穩(wěn)定性(在0.4 mA cm?2時為1000h)和臨界電流密度(1.8mA cm?2)。具體地說,與LiFePO4陰極配對的全固態(tài)全電池在2C時提供了145mAh g?1的高容量,在1C循環(huán)100次后保持了97%的初始容量。
論文鏈接:https://doi.org/10.1002/adfm.202101556
綜上所述,本文首次提出了用微量納米Si3N4(1wt%)調(diào)節(jié)熔融Li的表面張力來修飾Li|石榴石界面的實(shí)驗(yàn)。從Li-Si-N系相圖出發(fā),結(jié)合XRD和XPS分析,發(fā)現(xiàn)當(dāng)加熱1wt%Si3N4和Li金屬的混合物時,Li3N、LiSi2N3和LixSi顆粒的形成是一致的,生成的復(fù)合材料稱為Li-Si-N熔體。Li-Si-N熔體通過兩種方式極大地改善了與石榴石的界面接觸:
1)降低了熔融Li的表面張力,使其易于擴(kuò)散到石榴石顆粒上,實(shí)現(xiàn)了良好的物理接觸;
2)降低了Li|石榴石的界面形成能,使其具有良好的化學(xué)接觸。用1wt%Si3N4降低表面張力起主導(dǎo)作用。
如預(yù)期的那樣,原始Li熔體和Li-Si-N熔體在LLZTO芯塊上的接觸角分別約為120°和30°。SEM圖像顯示,在熔融Li中引入1wt%Si3N4使Li|LLZTO界面從點(diǎn)對點(diǎn)接觸轉(zhuǎn)變?yōu)橛H密的面對面接觸,使得Li電鍍/剝離過程中的電流分布均勻。密度泛函理論計(jì)算表明,熔體Li中的Li3N和LiSi2N3同時降低了Li|LLZTO的界面形成能。結(jié)果表明,改性后的固態(tài)Li/LLZTO界面在25°C下的界面阻抗為1Ωcm2,CCD值為1.8 mA cm?2。在0.4 mA cm?2下連續(xù)充放電1000h后,沒有觀察到枝晶Li滲入電解層。(文:SSC)

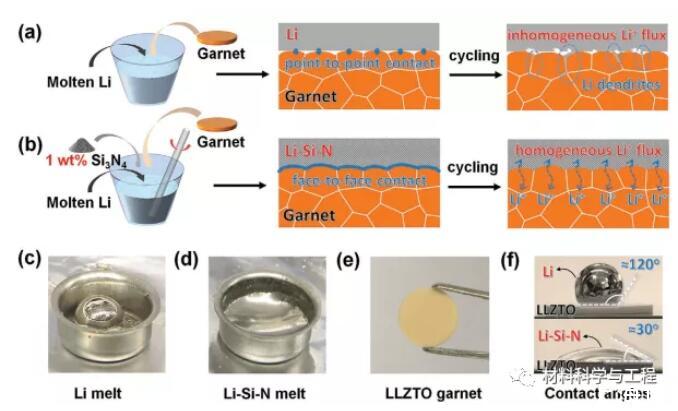

圖1.示意圖顯示了a)純Li熔體和b)Li-Si-N熔體的制備及其與石榴石顆粒的界面接觸行為。

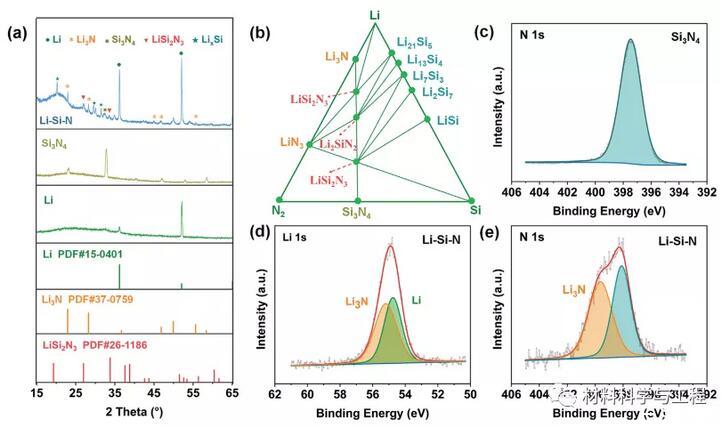

圖2.Li-Si-N復(fù)合材料的特性分析。

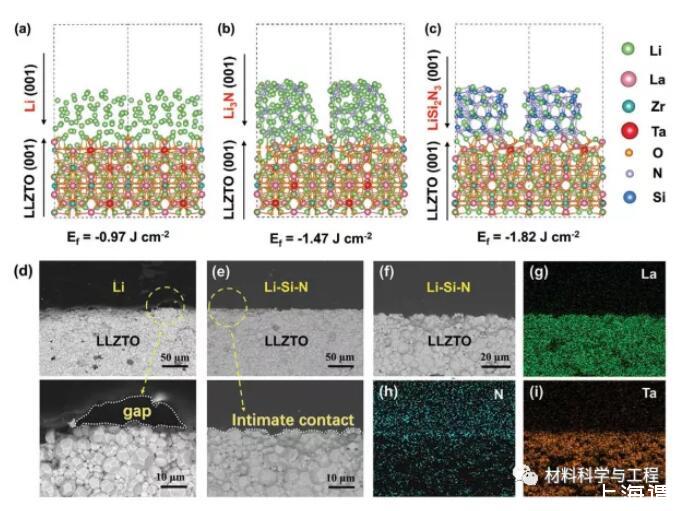

圖3.界面形成能的密度泛函計(jì)算

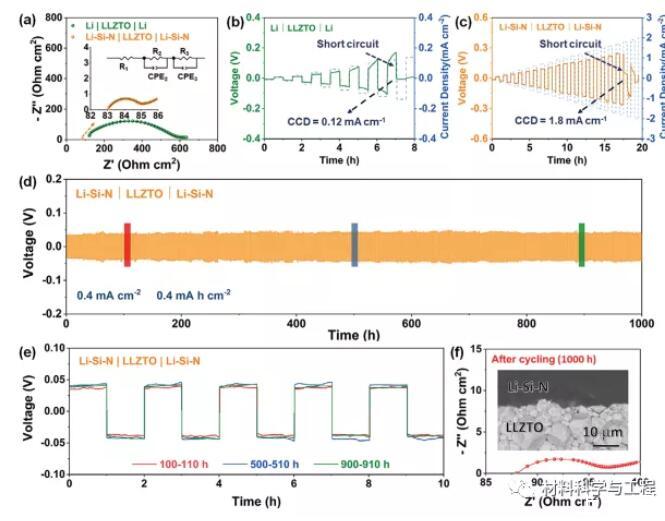

圖4.a)室溫下Li|LLZTO|Li和Li-Si-N|LLZTO|Li-Si-N電池的交流阻抗譜比較。

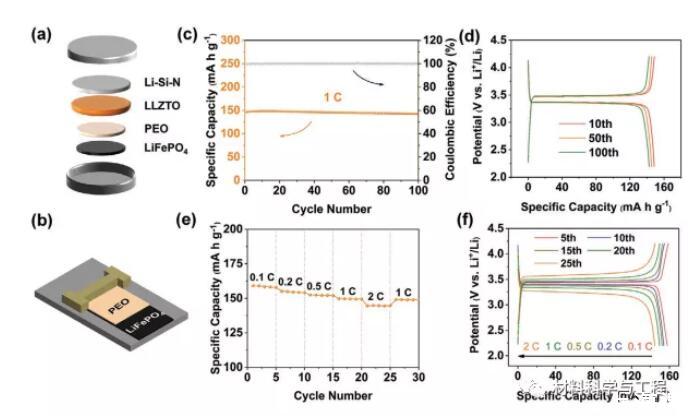

圖5.a,b)全固態(tài)Li-Si-N|LLZTO|PEO-LiFePO4電池的制備和組裝示意圖。
